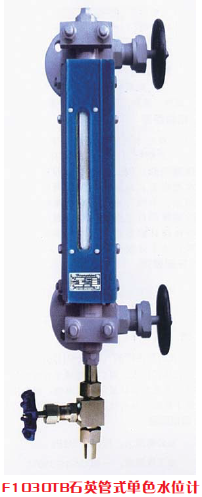

F1030TB型石英管式单色水位计
F303TB型石英管式单色水位计
概 述
水位计是监视锅炉水位、保证锅炉安全运行的重要设备。我公司生产的F1030TB型和F3030TB型石项管式水位计可广泛应用于介质PH≤8的中压锅炉汽包和贮存器、罐上的水位监测，是直接指示容器内水面位置的一次仪表。具有结构简单，安装方便，观测连续、直观，安全可靠等特点。
结构原理

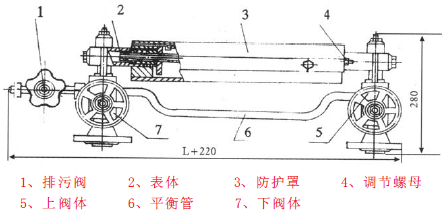

水位计由上阀（汽阀）、下阀（水阀）、表体、排污阀平衡管及防护罩等组成，其结构见图。在运行过程中，当石英管因意外事故受到破坏时，上、下阀门中的保险钢铢在容器内压力作用下，快速堵塞通道，直到手动关闭上、下阀门为止。
主要技术参数
●公称压力：PN≤6.4Mpa
●高工作温度：t≤450℃
●法兰中心距：L=440mm、L＝600mm
●石英管长度：（L－60）mm（L为中心距）
●石英管直径：φ20mm
●观测范围：200mm－400mm
●法兰标准：HG20592－HG20635－97
●外形尺寸：（L+220）×280×280（长×宽×高）
●产品标准：JB/T9243－1999《玻璃管液位计》
以上为常用规格，用户如有特殊调计和要求，我公司均可生新设计和生产。
|
 |
注意事项
※为了确保锅炉运行的安全可靠，在上阀和下阀的前面和排污阀后面，使用单位必须各加装一台一次阀，以保证在不停炉的情况下能够进行更换石管玻璃管等事宜。
※用户可提供：中心距、公称压力、法兰标准、规格和密封形式。
|
 |
|
