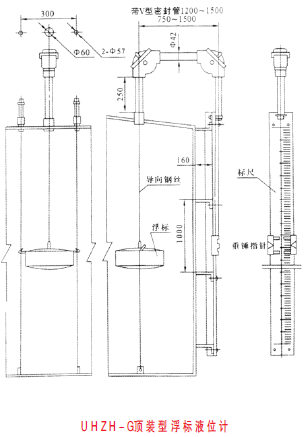

UHZH—G型顶装型浮标液位计
概 述
顶装型浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔的液位测量，以解决人工测量液位的困难。
结构原理
该产品主要由浮子、钢绳、配重组件、滑轴机构、支撑组件等组成。当液位处于某一高度时浮标重量为W1，浮标浸在液体中所受到的浮力为F，系统磨擦力为f。在平衡状态下：W—F—W1—f=0 当液体上升时，浮力F增大，W、W1和f均不变，上式平衡破坏，垂锺指标下滑。直到F力减少到原来值，新的平衡才建立。如F力一直在增大，即液位一直在上升，指针一直下滑。反之，液位下降，则重锤指针上升，以此来指示液位的高度。
主要技术参数
● 测量范围：0~20m内任意选择
● 指示精度：±20mm
● 工作压力：常压
● 介质密度：≥0.6g/cm3
● 导向钢丝安装铅直度：±5°
● 材 料：接液部分1Cr18Ni9Ti
● 指标标尺：铝合金 |
 |
安装、使用须知
导向钢丝两端需固定并拉紧，两根导向钢丝
必须平行， 与容器底垂直，两根导向钢丝相距
300mm，标尺安装应垂直、平滑。浮标处在容器
底部时，重垂指针应指向“零”位。浮标处在液
位的满量程时，垂锤指针应指向标尺的相应值上。
液位计出厂为零部件散装，用户自行就地安装，
开箱请校对装箱单附件是否齐全。 |
订货须知
※ 订货时请提供下列数据；
※ 型号规格
※ 测量范围
※ 介质密度
※ 标尺与浮球之间距离
※ 材质：碳钢、不锈钢、聚氯乙烯
※ 特殊要求 |

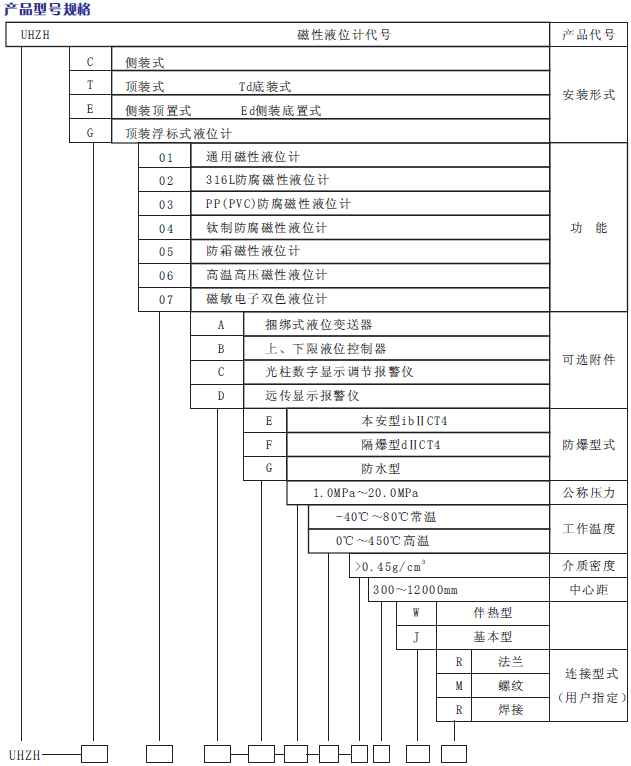

标记标例
钛制防腐顶装型磁翻柱式本安型防爆液位计配电远传显示报警仪，公称压力为1.6Mpa，工作温度350℃，介质密度0.7/cm3、中心距2000mm、伴热型、法兰连接PN1.6DN150。
表示为：UHZH-T04DE1.6-350-07-2000JP1.6/150
|
