UHZH—07 型磁浮式电子双色液位计
概 述
UHZH-07型磁浮式电子双色液位计是在国内外电子双色液信计优点的基础上研制出来的新型产品，主要适用于石油、化工、电力、医药、锅炉等领域，特别是在大中心距、强腐蚀、环境烟尘大及有毒有害介质中尤为出色。该液位计不仅可在现场直接显示液位，还可附加液位极限报警器和远传，实现远距离液位报警控制和监控。该液位计显示清晰，色泽鲜艳，观测角度大，可视距离远，汽红液绿色两色分明。
工作原理
液位计通过上下法兰与容器连通，在主导管内装有一个有磁性浮子，浮子内磁钢与容器液面等高，液位显示盒内感磁部件和LED双色发光管上下有序排列，与磁场相对应的感磁部件受磁后，触发相应的数字电路，无水全红，满水全绿；红色显示汽相，绿色显示液相，红绿交界面就是容器内的实际液位，液绿汽红，一目了然。
安装与使用
液位计必须安装垂直，最大偏差为≤3°，以保证磁性浮子在主导管内上下运动自如。
液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。
液位计主导管内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
接通电源，电压为AC220V，此时液位计显示应为全红。
先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的场合，必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入主导管，观察液位显示，由红变绿逐个转换。

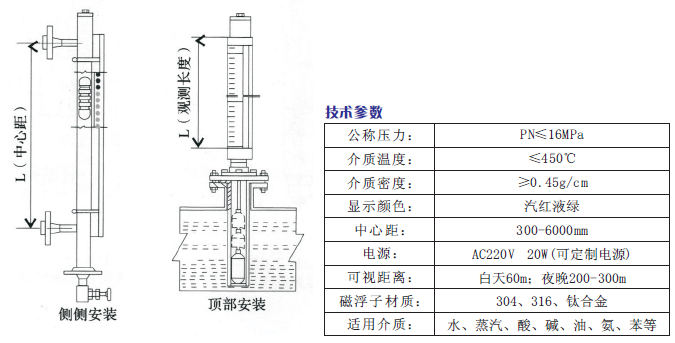

安装示意图
|
