概 述

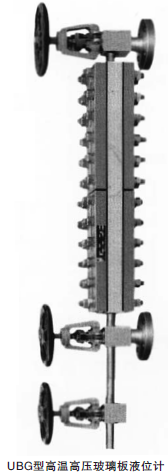

UBG高温高压玻璃板液位计广泛应用于化工石油、天然气工程等领域高温、高压介质中的液位观测。该产品钢制承压元件采用优质耐热钢锻制而成，承压玻璃采用高强度、高温耐热的铝硅玻璃，衬以优质云母片，具有较强的抗震性、耐冲击性和耐蚀性。
结构原理
UBG高温高压玻璃板液位计由表体、上阀门、下阀门和排污阀组成,上下
端安装法兰与容器上对应法兰相连接构成连通器，透过玻璃板可直接观察到容
器内液位的实际高度。上、下阀门内均设有安全保护装置，当玻璃板意外损坏
时，保护钢球在容器内压的作用下自动密封通道，防止容器内液体外喷。
产品技术参数
●
测量范围：500、800、1100、1400、1700mm
● 工作压力：6.4Mpa ~ 22Mpa
● 工作温度：≤450℃
● 阀门自锁压力：≥0.3Mpa
● 法兰规格：HG20529~20635-97（其它标准和特殊要求需用户注明）。
● 执行标准：JB/T9244-1999 |
 |
